BREAKER CAJA MOLDEADA REGULABLE COMPACT
BREAKER CAJA MOLDEADA REGULABLE COMPACT
Características:
• Corriente Nominal: 16 a 630 A
• 6 capacidades de corte Ultimo desde 25 hasta 150 kA a 415 VAC
• Voltaje de empleo: hasta 690 VAC
• Sólo 2 tamaños físicos de 16 a 630 A
• Versión de 3 y 4 polos
• Aptitud de seccionamiento
• Completo rango de unidades de protección electrónicas y termo-magnéticas
• Protección diferencial asociando módulo VIGI
• Medición de las principales variables eléctricas; I, U, P, E, THS, f, Cosφ
• Completo rango de accesorios intercambiables he instalables en terreno
• Sistema de comunicación Plug and Play
• Cumple las normas internacionales: IEC 60947-1; IEC 60947-2, Nema, IEC 68230 para
tropicalización tipo 2, CCC
• Cumple las normativas marinas: Bureau Veritas, Lloyd’s register of Shipping, Det Norske
Veritas, RINA
Beneficios:
Acceso directo a la eficiencia energética
• Seguridad y protección
• Medición de energía y control
• Mejoras en la disponibilidad de energía
Aplicaciones:
• Aplicaciones básicas: servicios, empresas.
• Aplicaciones estándares: Plantas industriales, construcción, hospitales.
• Aplicaciones de altas exigencias en control de costos : procesos, robos industriales
• Aplicaciones extremas: Marítimas
• Aplicaciones específicas: Ambientes perturbados, 400Hz.
BREAKER CAJA MOLDEADA REGULABLE COMPACT NSX 100/160/250
COMPACT NSX100F C/UNIDAD DE DISPARO TERMOMAG.TM-D
| Código | Descripción |
|---|---|
| SEBLV429630 | S.E.BREAK REG.3P 70-100A NSX100F TM100D LV429630 |
| SEBLV429631 | S.E.BREAK REG.3P 56-80A NSX100F TM80D LV429631 |
| SEBLV429632 | S.E.BREAK REG.3P 44,1-63A NSX100F TM63D LV429632 |
| SEBLV429633 | S.E.BREAK REG.3P 35-50A NSX100F TM50D LV429633 |
| SEBLV429634 | S.E.BREAK REG.3P 28-40A NSX100F TM50D LV429634 |
| SEBLV429635 | S.E.BREAK REG.3P 22,4-32A NSX100F TM32D LV429635 |
| SEBLV429636 | S.E.BREAK REG.3P 17,5-25A NSX100F TM25D LV429636 |
| SEBLV429637 | S.E.BREAK REG.3P 11,2-16A NSX100F TM16D LV429637 |

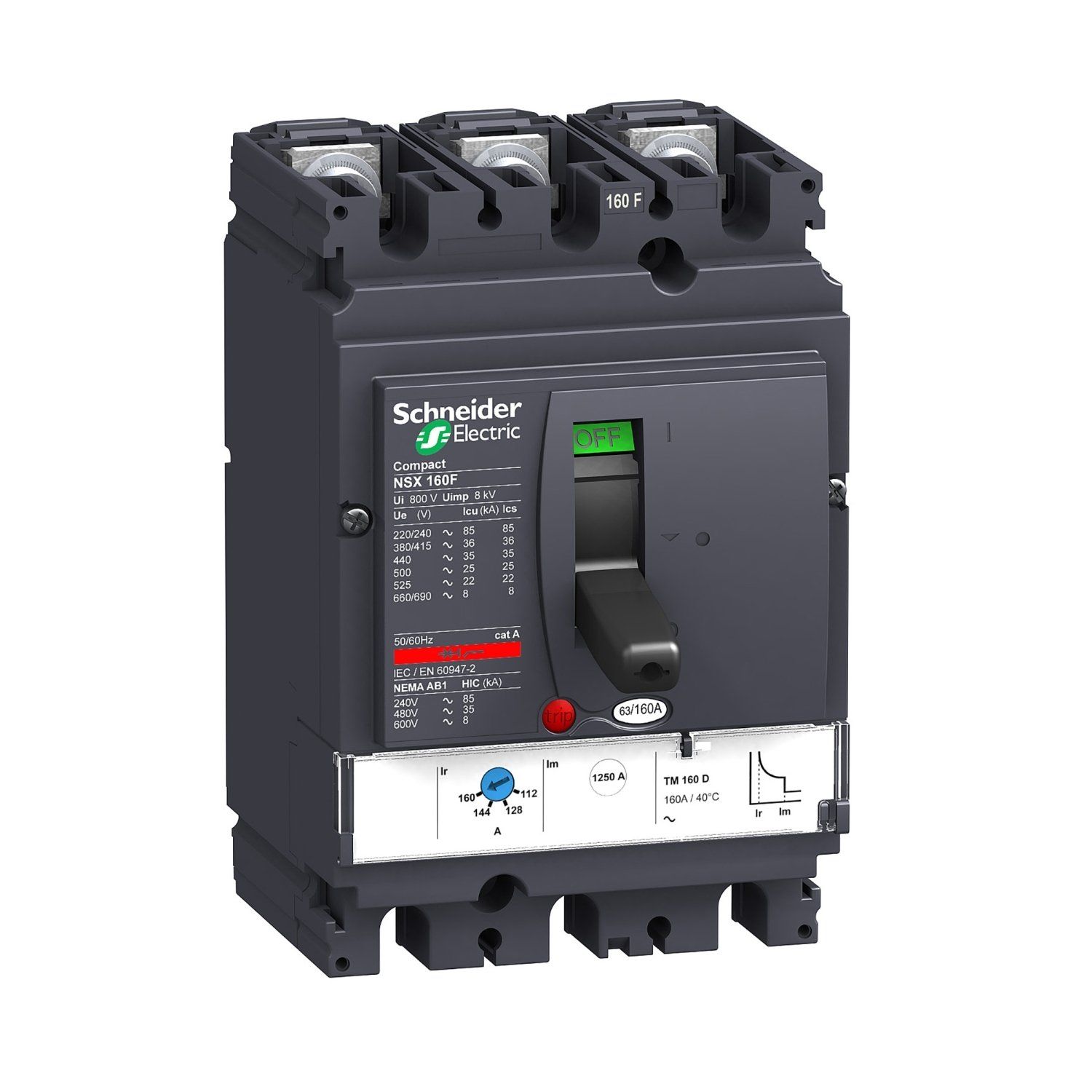

COMPACT NSX160F C/UNIDAD DE DISPARO TERMOMAG.TM-D
| Código | Descripción |
|---|---|
| SEBLV430630 | S.E.BREAK REG.3P 112-160A NSX160F TM160D LV430630 |
| SEBLV430631 | S.E.BREAK REG.3P 87,5-125A NSX160F TM125D LV430631 |

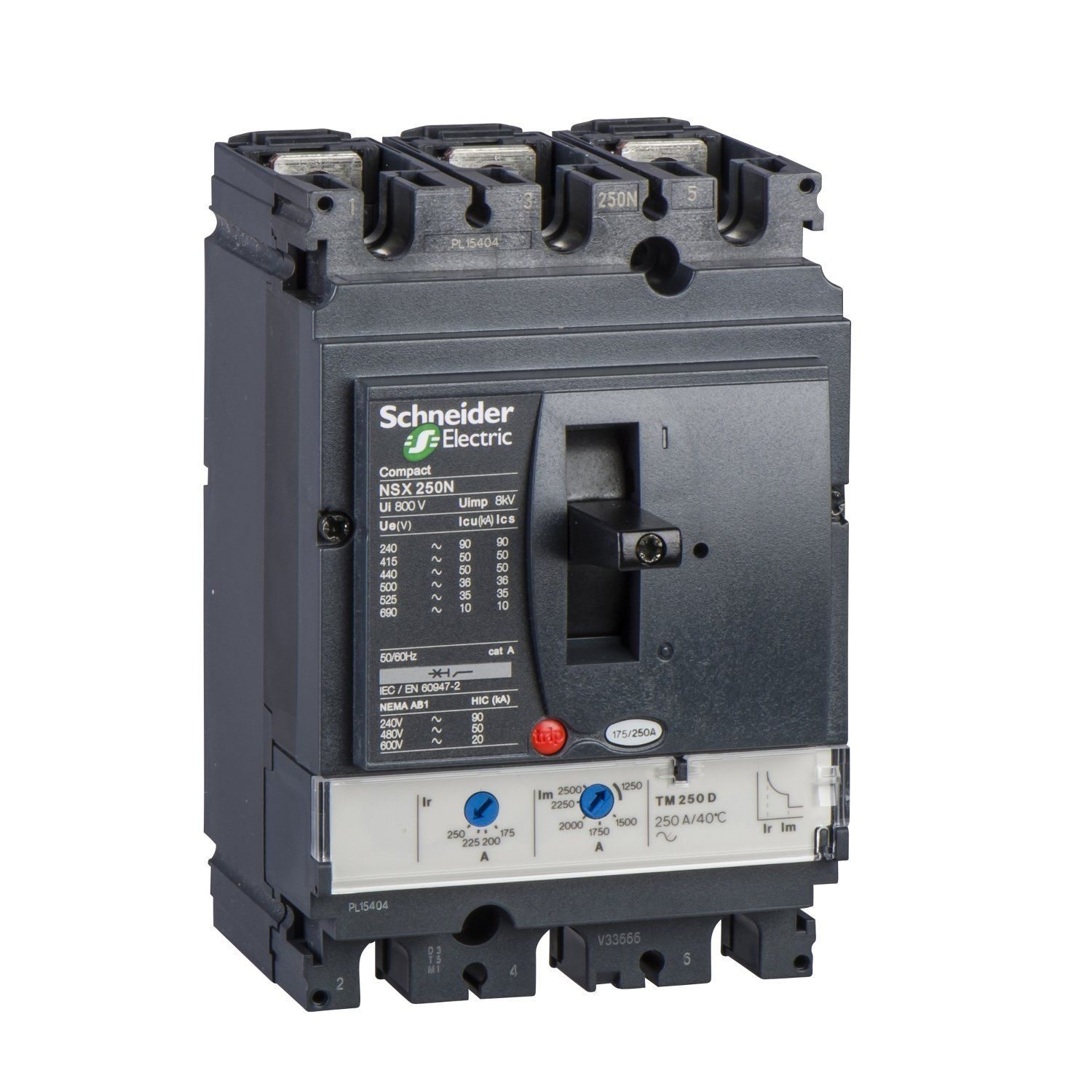

COMPACT NSX250F C/UNIDAD DE DISPARO TERMOMAG.TM-D ESTANDAR, INTERCAMBIABLE
| Código | Descripción |
|---|---|
| SEBLV431630 | S.E.BREAK REG.3P 175-250A NSX250F TM250D LV431630 |
| SEBLV431631 | S.E.BREAK REG.3P 140-200A NSX250F TM200D LV431631 |
| SEBLV431632 | S.E.BREAK REG.3P 112-160A NSX250F TM160D LV431632 |
| SEBLV431633 | S.E.BREAK REG.3P 87,5-125A NSX250F TM125D LV4316331 |
COMPACT NSX250F C/UNIDAD DE DISPARO ELECTRONICA MICROLOGIC 2,2
| Código | Descripción |
|---|---|
| SEBLV431770 | S.E.BREAK REG.3P 90-250A NSX250F MICROL.2,2 250A LV431770 |
| SEBLV431771 | S.E.BREAK REG.3P 56,7-160A NSX250F MICROL.2,2 160A LV431771 |
| SEBLV431772 | S.E.BREAK REG.3P 36-100A NSX250F MICROL.2,2 100A LV431772 |
BREAKER C/MOLDEADA REGULABLE COMPACT NSX 400/630
COMPACT NSX400/630N C/UNIDAD DE DISPARO ELECTRONICA MICROLOGIC 2,3
| Código | Descripción |
|---|---|
| SEBLV432693 | S.E.BREAK REG.3P 144-400A NSX400N MICROL.2,3 400A LV432693 |
| SEBLV432893 | S.E.BREAK REG.3P 225-630A NSX630N MICROL.2,3 630A LV432893 |
COMPACT NSX400/630N C/UNIDAD DE DISPARO ELECTRONICA MICROLOGIC 5,3
| Código | Descripción |
|---|---|
| SEBLV432699 | S.E.BREAK REG.3P 144-400A NSX400N MICROL.5,3 400A LV432699 |
| SEBLV432899 | S.E.BREAK REG.3P 225-630A NSX630N MICROL.5,3630A LV432899 |
COMPACT NSX400/630N C/UNIDAD DE DISPARO ELECTRONICA MICROLOGIC 1,3
| Código | Descripción |
|---|---|
| SEBLV432749 | S.E.BREAK REG.3P 320A NSX400N MICROL.1,3 320A LV432749 |
| SEBLV432949 | S.E.BREAK REG.3P 320A NSX630N MICROL.1,3 500A LV432949 |
ACCESORIOS PARA COMPACT NSX 100-630
| Código | Descripción |
|---|---|
| SEC29450 | S.E.CONTAC.OF AUX SEÑAL DE ESTADO P/COMPACT NS/NSX 100..630 29450 |
| SEALV429451 | S.E.ACC.ADAPTADOR P/SEÑALIZ/ALARMA SDE (1) P/NS/NSX 100..250)LV429451 |
| SEP29472 | S.E.PLETINA ACP+AUTOMATISMO UA 220/240V (NS/NSX/NT/NW) 29472 |
BREAKER C/MOLDEADA REGULABLE COMPACT NS 800/1600
COMPACT NS TIPO N C/UND DE PROTECCIÓN ELECTRONIC.MICROLOGIC 2,0 ACCIONAM.MANUAL
| Código | Descripción |
|---|---|
| SEB33466 | S.E.BREAK REG.3P 320-800A NS800N MICROL.2,0 33466 |
| SEB33472 | S.E.BREAK REG.3P 400-1000A NS1000N MICROL.2,0 33472 |
| SEB33478 | S.E.BREAK REG.3P 500-1250A NS1250N MICROL.2,0 33478 |
| SEB33482 | S.E.BREAK REG.3P 640-1600A NS1600N MICROL.2,0 33482 |
COMPACT NS TIPO H C/UND DE PROTECCION ELECTRONIC.MICROLOGIC 2,0 ACCIONAM.MANUAL
| Código | Descripción |
|---|---|
| SEB33467 | S.E.BREAK REG.3P 320-800A NS800H MICROL.2,0 33467 |
| SEB33473 | S.E.BREAK REG.3P 400-1000A NS1000H MICROL.2,0 33473 |
| SEB33479 | S.E.BREAK REG.3P 500-1250A NS1250H MICROL.2,0 33479 |
| SEB33483 | S.E.BREAK REG.3P 640-1600A NS1600H MICROL.2,0 33483 |
BREAKER CAJA MOLDEADA BAJA TENSIÓN NORMA IEC SWITCH DISCONECTOR TIPO N
COMPACT NS800/1600
| Código | Descripción |
|---|---|
| SEB33487 | S.E.BREAK 3P 800A NS800NA 33487 |
| SEB33488 | S.E.BREAK 3P 1000A NS1000NA 33488 |
| SEB33489 | S.E.BREAK 3P 1250A NS1250NA 33489 |
| SEB33490 | S.E.BREAK 3P 1600A NS1600NA 33490 |
ACCESORIOS P/COMPACT NS 800-1600
BOBINAS DE DISPARO POR EMISION DE CTE. SHUNT TRIP
| Código | Descripción |
|---|---|
| SEB33659 | S.E.BOB.24-30VAC/DC P/COMPACT NS800-1600 SHUNT TRIP 33659 |
| SEB33661 | S.E.BOB.110-130VAC/DC P/COMPACT NS800-1600 SHUNT TRIP 33661 |
| SEB33662 | S.E.BOB.200-250VAC/DC P/COMPACT NS800-1600 SHUNT TRIP 33662 |
| SEB33664 | S.E.BOB.380-480VAC P/COMPACT NS800-1600 SHUNT TRIP 33664 |
BOBINAS DE DISPARO POR MINIMA TENSION (MN) "UVR, UNDER VOLTAGE"
| Código | Descripción |
|---|---|
| SEB33668 | S.E.BOB.24-30VAC/DC P/COMPACT NS800-1600 UVR 33668 |
| SEB33670 | S.E.BOB.110-130VAC/DC P/COMPACT NS800-1600 UVR 33670 |
| SEB33671 | S.E.BOB.200-250VAC/DC P/COMPACT NS800-1600UVR 33671 |
| SEB33673 | S.E.BOB.380-480VAC P/COMPACT NS800-1600 UVR 33673 |
CONTACTOS AUXILIARES
| Código | Descripción |
|---|---|
| SEC29450 | S.E.CONTAC.OF AUX SEÑAL DE ESTADO P/COMPACT NS800-1600 29450 |
| SEC33004 | S.E.CONTAC.SD AUX SEÑAL DE DISPARO P/COMPACT NS800-1600 33004 |
| SEC33011 | S.E.CONTAC.SDE AUX SEÑAL DE ALARM P/COMPACT NS800-1600 33011 |
ACCESORIOS DE MONITOREO NS800-1600
| Código | Descripción |
|---|---|
| SEATRV00121 | S.E.ACC.DISPLAY(PANTALL)/VISUALIZ.FRONTAL FDM121(1) TRV00121 |
| SEALV434195 | S.E.ACC.CABLE ULP NS L=0,35m CONEX.ENTRE UND/PROTECC. Y MODULO FDM121 CPMUNICACION LV434195 |
| SEALV434196 | S.E.ACC.CABLE ULP NS L=1,30m CONEX.ENTRE UND/PROTECC. Y MODULO FDM121 CPMUNICACION LV434195 |
| SEALV434197 | S.E.ACC.CABLE ULP NS L=3m CONEX.ENTRE UND/PROTECC. Y MODULO FDM121 CPMUNICACION LV434195 |
| SEA33911 | S.E.ACC.INTERBLOQ.MECANIC.PARA 2 BREAKER FIJOS ELECTRICAMENTE OPERADOS 33911 |
TERMINALES DE CABLEADO
| Código | Descripción |
|---|---|
| SET33640 | S.E.TERM.P/4CABLES POR FASE HASTA 240mm2 (KIT 3TERM( C/CUBREBORNAS |
